図書室13　ピアノ上照明3

ソケットの台座と配線の下準備が整ったので

ソケットを固定していきます。

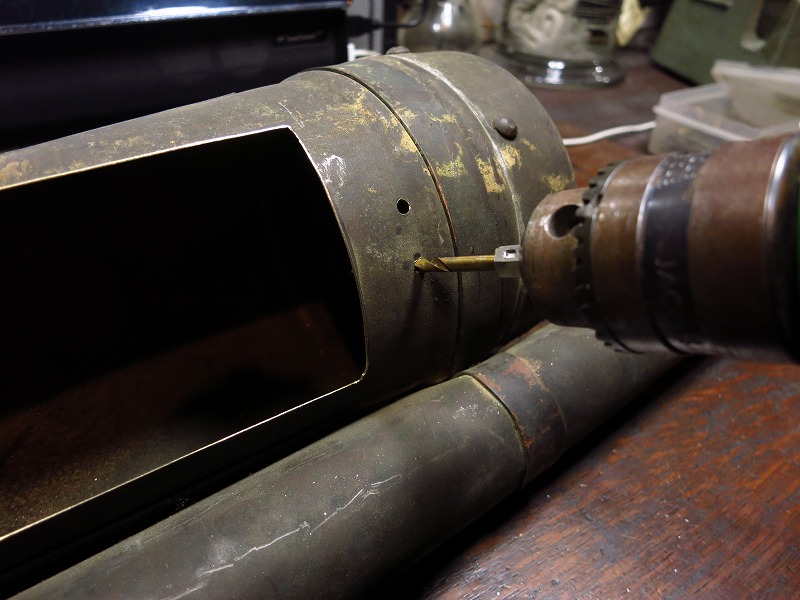

固定するためのネジ穴をあけ

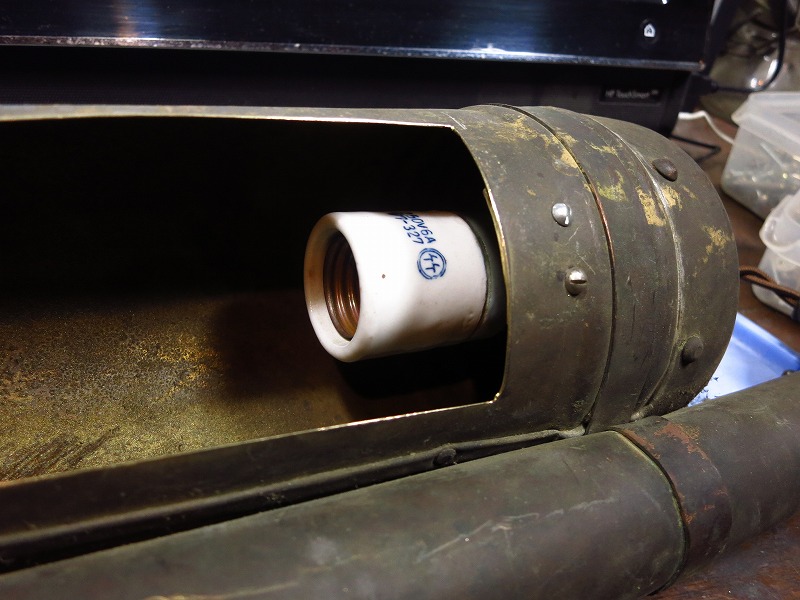

設置完了！！





今回は両端に2個電球を設置するので、もう一個の方にも同じく設置します。



今、やろうとしている配線図は↑な感じのイメージ・・・。黄色〇が電球で、赤色線がコード。

ちょっと遠回りですが、電球を設置するA部分の中にコードをまわすと、電球と接触しそうだったので、

本体と並んでいる管Bに配線を通して電源を取りに行くイメージです。

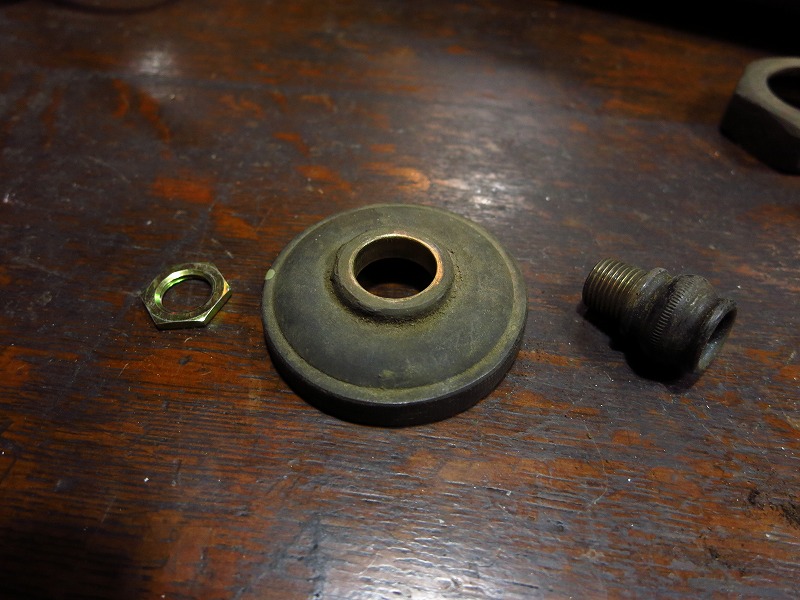

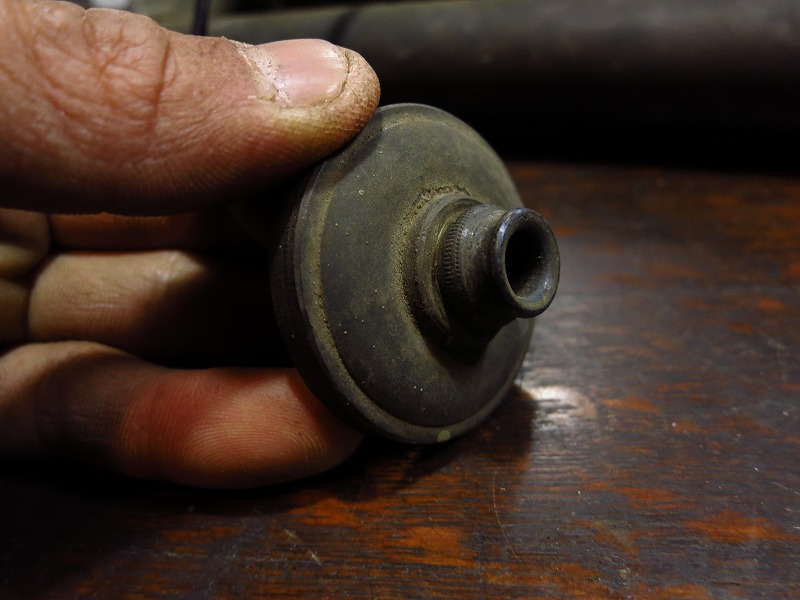

↑のパーツを使って別のB管用配線入り口の蓋を作ります。

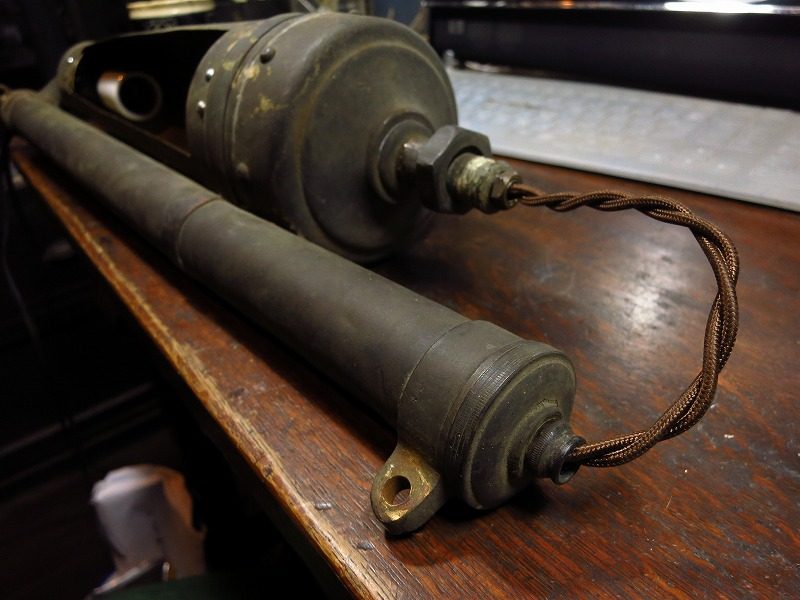

作った蓋をコードに通した後、本体にセットをして配線完了！！

これで電源までグルッとコードがまわりました。
